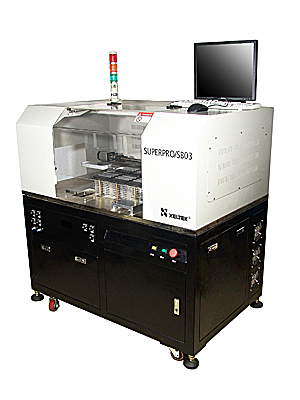

Xeltek SuperPro7000 SUPERPRO/SB03
Smart Automation Desktop Program System


SUPER BOT3


SUPER BOT3

ソフト ダウンロード
デバイス リスト
アダプター(オプション)
品質保障

インターネット特別価格::
お問い合わせください

納期:ご発注後10日以内

商品価格について
表示価格はすべて税抜き価格です。
当社は事業者対象の取引を行っているため、一般消費者向販売を対象とした「総額表示方式」の義務対象とはなりません。

英文マニュアルのみ

価格と仕様は予告なく変更することがあります、ご了承ください。


  • 特徴

  • 4つの&プレイスノズル、エイトソケット押すアクチュエータと2テープフィーダを選択してください
  • 2400UPHまでの高スループット
  • 8超高速プログラマーのSuperPro/7500、最大4ソケット、完全に32のソケットとのそれぞれに埋め込まれました 。 EMMCデバイス用のスループット60回のSuperPro/ SB01よりも高いです
  • は、300以上のICメーカーから80,000デバイスをサポート
  • は、トレイ、テープ、チューブ、入力と出力をサポートしています。レーザーとインクマーキングをサポート
  • ショート変化をオーバー時間
  • 曲線とセットアップ時間の学習のインテリジェント/ Wカットは、簡単な仕事でタスク管理をします
  • コンパクトサイズ

    High throughput
  • 4ノズル、8つの独立したソケットを押すアクチュエータと2テープフィーダ。 50秒未満のプログラミング時間を持つデバイスの2400 UPHまで。スループット0.6〜60倍EMMC、NAND/ NORフラッシュ、SPIフラッシュのような大容量デバイスに特に高い、のSuperPro/ SB01よりも高いです。両方の小規模および大容量デバイスに適しています。

     Prog. Time (S)  50  60  120  180  240  300
     UPH (unit per hours)  1600  1600  840  560  420  336

    Accurate positioning

  • デバイスアライメントとソケットのための高性能サーボシステム、正確なCCDカメラとビジョンアルゴリズムを搭載/ピック&プレーススポットの位置。

    High performance programmers

  • 8超高速ユニバーサルギャングプログラマのSuperPro/7500常駐。完全にアップシステム32のソケットに最大4ソケット、とそれぞれ。 300以上のICメーカーと成長〜80,000までのデバイスをサポートします。

    Varied I/O devices
  • トレイ、テープ、チューブ、入力と出力をサポートしています。レーザーとインクマーキングをサポートします。梱包の変換をサポートし、単独の包装変換機として動作することができます。

    Short change-over time

  • I / Oデバイスとソケットアダプタは、タスクを変更する必要がプログラミングするときに変更することが容易です。ソケットの位置を自動的に行うことができます。プロジェクトは、バーコードスキャンを自動的にロードすることができます。

    Powerful and intelligent software

  • 次の操作のために保存した設定データは、品質と収量トレーサビリティのためのファイルと統計ログレポートを、柔軟なソケット禁止戦略は無人運転、学習曲線のグラフィカル・ユーザー・インターフェース・カットのための高い歩留まりを約束、チップ配置する前にチェックするソケットでチップの重複を防ぐことができます。

    Remote Control

  • リモートプロジェクトの読み込み、品質監視、ボリュームコントロール、ファイルのセキュリティ。

    Motion Sytem

  • 高精度のサーボ駆動システム。解像度:X軸:±0.02ミリメートル; Y軸:±0.02ミリメートル。 Z軸:±0.02ミリメートル; θaxis:X軸:千ミリメートル; Y軸:0.1°ストローク±500ミリメートル、Z軸:40ミリメートルピック&プレースヘッダー精度:±0.07ミリメートル操作可能チップサイズ:分:2x2mmを;最大:25x25mm最大スループット:2400 UPH。

    Vision Sytem

  • 2台のCCDカメラ。 ICの位置決めのための上向きのCCDは、ソケット/ピック&プレーススポットについて下向きのCCDは、位置決めしながら。 512×512ピクセル。
  • 視野:30mmX30mm
  • ビジョン精度:△X=△Y =0.07ミリメートル、θ=0.1°△

    Programmer

  • エイト超高速ユニバーサルギャングプログラマのSuperPro/7500常駐。 SuperPro/5000よりもはるかに高い速度を上げます。完全にアップシステム32のソケットに最大4ソケット、とそれぞれ。 300以上のICメーカー〜80,000までのデバイスをサポートします。 1.2Vという低電圧のデバイスをサポートします。

    Control System

  • 内蔵工業用PCのOSのWindows XP、19 "LCDディスプレイ、キーボードとマウスを使って。通信インターフェイス:USBとLAN。

    I/O Devices

  • (標準装備の)手差しトレイ1つのトレーたびに。手動でトレイを変更します。
  • テープアウトデバイス、ヒートシールと圧力シールモード。 8と32ミリメートルの間で調節可能テープ幅。
  • テープでデバイス、YAMAHA空気圧フィーダ。テープ幅8〜32ミリメートル適用。
  • オートトレイデバイスは、トレイ(オプション)を記念して、自動的にマシン外で空のトレイと渡されたトレイを移動します。 15 JEDECトレイに積み重ねます。
  • 管は-では、デバイス、マシンにチップを移動します。異なるチップのためのチップガイダーは、オプションの幅。
  • チューブアウトデバイスは、マシン外にチップを移動します。異なるチップのためのチップガイダーは、オプションの幅。
  • テープインクマーカー、テープアウト装置への取り付けが。チップ上にインクドットを配置します。
  • 自動トレイインクマーカー、自動トレイデバイスに添付。スキャンし、渡されたチップ上にドットを置きます。
  • レーザーマーカー、テープアウトやオートトレイデバイスへのオプションの取り付け。渡されたチップ上の4文字までマークします。

    Accessories

  • アダプター、ノズル、ソケット押し板のプログラミング

    Electrical and Mechanical Specification

  • 電源:AC200〜240V/50〜60Hzの、単相
  • 消費電力:1.5KVA。
  • エア:クリーン、圧力:0.6MPa、消費:/分50リットル。
  • サイズ(mm):メインマシン:1500×840(W)×1280(L)(H)
  • 1300×1100(L)380(W)×(H):自動トレイ
  • テープアウト:1100(L)380(W)×1300×(H)
  • 質量(kg):メインマシン:450
  • 自動トレイ:80
  • テープアウト:80

    Hardware & Electrical Specifications:

  • ハードウェア&電気的仕様:
  • サポートされているデバイスを:----。
  • パッケージは、サポートされています:----
  • PCインターフェイス:USB2.0、LAN
  • 機能スタンドアローン:なし。
  • 電気仕様。 ACアダプタの:250V、50/60Hzの、DC出力AC220VのAC入力90V。パワー:2000W
  • 機械的パラメータ:メインユニット:サイズ:1280(L)840(W)×1500(H)(mm)のmm重量×:400キロ。
  • 梱包箱:サイズ - mm重量: - キロ。

    デバイス アップデート:

  • XELTEKは随時にソフトとデバイス アルゴリズムをアップデートします。 (メインプログラムとは別です)
  • 最新ロムライターのサポートを承ります。営業までお問い合わせください。旧製品はサポートできない場合が御座います。
  • 品質保障

  • プログラマーはご購入日より1年間、無償修理します。
  • オンライン 技術サポート は24時間対応できます。弊社の営業時間内は、電話でも技術サポートを対応できます。弊社の営業時間:平日の9:00〜18:00

    ハードウェア&電気的仕様
  • 標準2年保証:のSuperPro IS01の購入に含まれています。デバイスの更新と修復をカバー。
  • PCインターフェイス:USB2.0
  • スタンドアローン機能:サポート、SDカード。
  • 電気仕様。 ACアダプタの:250V、50/60Hzの、DC出力12V/ 2AのAC入力90V power:W
  • 機械パラメータ:本体:サイズ:137*87*47ミリメートル
  • 重量:0.330キロ。 (aprx1ポンド)

    以下のアイテムが含まれます

  • SuperPro IS01 ISPプログラマー
  • ACアダプター
  • ISPケーブル
  • ソフトウェアCD
  • USBケーブル
  • ユーザーズマニュアル

    オプションのアクセサリ

  • このようなJTAGなどの各種インターフェース用ケーブル、などのATE...
  • スタンドアロン動作用のSDカード
  •
