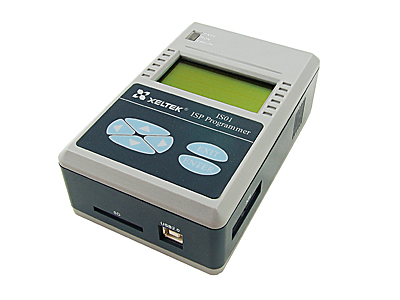

Xeltek SuperPro7000 SUPERPRO/IS01
In-System (ISP) Programmer


Xeltek SuperPro 7000


Xeltek SuperPro 7000_2

ソフト ダウンロード
デバイス リスト
アダプター(オプション)
品質保障

インターネット特別価格::
@161,000円(税別)

納期:ご発注後10日以内

商品価格について
表示価格はすべて税抜き価格です。
当社は事業者対象の取引を行っているため、一般消費者向販売を対象とした「総額表示方式」の義務対象とはなりません。

英文マニュアルのみ

価格と仕様は予告なく変更することがあります、ご了承ください。


  • 特徴

  • ハードウェアエンジンに基づいたハイスピードARM9 CPU。 プログラミングの速度による複雑なアプリケーション環境、ターゲットボード、ISPケーブルの長さなどに適応可能。
  • デバイスのISPプログラミングはI2C, SPI, CAN, UART, BDM, MW, JTAG, その他のシリアルポートをサポート。
  • ATEインターフェースが付属しています。
  • LINUX OSをサポートしています。
  • 2つのオペレーションモデル:スタンドアローン, PCホストモード
  • DLL, API, Virtual Com といったコミュニケーションコマンドセットがサードパーティのアプリケーションに使用可能。
  • USBインターフェースでPCと接続しデータの通信と制御を行えます。
  • 過電流およびESD保護から機器を保護します。
  • 最軽量史上:機械サイズ:137ミリメートル(L)x87mm(W)x47mm(H)。

    詳細な特徴

  • IS01は、ポータブル、スタンドアローン、セルフパワーユニバーサルISPプログラマです
  • これは、オンボードのフラッシュメモリとSDカード用のスロットで構築されています。数千のデータファイルをカードに保存することができます。アルゴリズムとプロジェクトは、SDカードにダウンロードすることができ、データファイルは、PCにアップロードすることができます。 SDカードはFAT32ファイルシステムで編成されます。従って、SDのデータファイルが読み込まれ、汎用のSDカードリーダーを使用してPCで管理することができます。 SDカードに保存することができ、プロジェクトおよびデータ・ファイルの最大数は、SDカードの容量によってで制限されます。小さくても128MBのサイズのカードには、数百のファイルを収容することができます。
  • IS01は、多機能、エンジニアリング産業のISPプログラマです。コンパクトなサイズ、高いプログラム速度、および柔軟性は、すべての要求の厳しいアプリケーションに最適です。利用可能な2つの動作モードがあります。
    ・ PCホストされているモードでは、プログラマは、USBポートを介してPCで制御されます。
    ・ スタンドアロンモードでは、操作が接続されたPCなしキーボード、LCD、およびオプションのSDカードを介して行われます。プロジェクトファイル(複数可)は、PCの前に立つアローン操作からSDカードにダウンロードする必要があります。

  • IS01は、スタンドアロン動作用の液晶ディスプレイとキーパッドを使用して構築されています。カスタマイズされたBIOSとユーザインタフェースが提供されます。
  • PCに互換性のある標準のFAT32ファイルシステム内のプロジェクト/データを格納するためのARM9コア、LinuxのOS、およびSDカード。 20文字×4行LCDディスプレイ、6キーのキーパッドは、電源用に12V DC、制御するためのATEインタフェースで構築されています。
  • 外部AC電源アダプタは、プログラマとターゲットデバイスへの電源を提供します。対象機器から与えられる何の力はありません。
  • ターゲットデバイスに過電流保護回路を制限する電源。
  • シリアル番号は、電源をオンにしたときに表示されます内蔵フラッシュメモリ内に書き込まれています。

    ハードウェア仕様

  • ISPケーブルは、I2C、SPI、UART、BDM、月、MW、JTAG、CAN、ICC、RS232インタフェースを内蔵しています。
  • VDD(0-5.5V/0.5A)とのVpp(0-15V/0.2A)線は、ターゲットボードとターゲットデバイスに電力を供給するために提供しました。
  • ケーブルドライバ回路は、電圧レベル1.5-5Vのターゲットデバイスをサポートしており、それは、ESD保護されています。
  • USB2.0、SDカード上のPCホスト
  • モードとプロジェクトファイルの管理のため(ハイスピード)インターフェース。
  • 内蔵20×4行の液晶文字とスタンドアロン動作のための6キーのキーパッド、それ。スタンドアロンモードのプロジェクトファイル(最大32GB)、SDカードに保存されていて。プロジェクトファイルの数は、SDカードの容量によって制限されます。
  • ATEインタフェースが容易な外部ハードウェア制御のために構築されています。 6行SEL0-SEL5は、プロジェクトの選択(最大64ファイル)用です。 2コマンドラインは、開始および停止します。 3ステータスラインが、失敗し、BUSYを渡します。すべての信号は、光絶縁されています。
  • DC12V/2AのユニバーサルACアダプタを電源に含まれています。

    ソフトウェア仕様

  • ISPインターフェイスを持つほぼすべてのデバイスをサポートしています。
  • ACTEL&からジャム&ステープルファイルをサポート ALTERA;アクテルから直接Cファイル。
  • プログラミング速度は、異なるケーブル長、異なる目標負荷文字などの複雑なアプリケーションのための(高、標準および低)選択可能です。
  • ダイナミックバッファ機能を提供します。応用例としては、または変換器の校正等のデバイスS/ N、MACアドレス、周波数を含みます。
  • SDカード上の対応ファイル形式:FAT16、FAT32。
  • プロジェクトセキュリティ、SDセキュリティ、バッチ制御、管理運営等:IP保護のために利用可能な機能
  • ICTなどとATE顧客のシステムを簡単に統合するためのAPIやDLLを提供します。
  • SuperPro IS01のソフトウェアは、USBハブを介して同時に動作する複数のユニットを可能にします。

    アプリケーション

  • R&Dアプリケーション:このようなインサーキット
  • テストやデバッグなど。
  • 量産アプリケーションは:基板が完全に組み立てられた後にデバイスをプログラムすることができます。 例えば。オンボードのシリアルデバイスにシリアル番号を書き込みます。
  • フィールドアプリケーション:ユニットは携帯性が付属しています。スタンドアローンモードとモバイルデータ記憶媒体(SDカード)、フィールドテスト、デバッグ、およびデータ収集。
  • サードパーティのアプリケーション。ユーザーフレンドリーなソフトウェアインターフェース(DLLと仮想COM通信コマンドセット)とハードウェアインターフェイスは、(ATEおよびUSB)は、それらのシステムへの機能モジュールとしてのSuperPro IS01を統合する顧客のためのそれは非常に簡単にするために提供されています。一例としては、ICT機器です。この統合によりユーザは、1つのステップでインサーキットテストとインサーキット・プログラミングを終了することができます。

  • デバイス アップデート

  • XELTEKは随時にソフトとデバイス アルゴリズムをアップデートします。 (メインプログラムとは別です)
  • 日付はメインプログラムの日付です。ほとんど毎日アルゴリズムファイルはアップデートされております。
  • 最新のソフトは当サイトでダウンロードできます:ソフト ダウンロード
  • 最新ロムライターのサポートを承ります。営業までお問い合わせください。旧製品はサポートできない場合が御座います。
  • 品質保障

  • プログラマーはご購入日より1年間、無償修理します。
  • オンライン 技術サポート は24時間対応できます。弊社の営業時間内は、電話でも技術サポートを対応できます。弊社の営業時間:平日の9:00〜18:00

    ハードウェア&電気的仕様

  • PCインターフェイス:USB2.0
  • スタンドアローン機能:サポート、SDカード。
  • 電気仕様。 ACアダプタの:250V、50/60Hzの、DC出力12V/ 2AのAC入力90V power:W
  • 機械パラメータ:本体:サイズ:137*87*47ミリメートル
  • 重量:0.330キロ。 (aprx1ポンド)

    以下のアイテムが含まれます

  • SuperPro IS01 ISPプログラマー
  • ACアダプター
  • ISPケーブル
  • ソフトウェアCD
  • USBケーブル
  • ユーザーズマニュアル

    オプションのアクセサリ

  • このようなJTAGなどの各種インターフェース用ケーブル、などのATE...
  • スタンドアロン動作用のSDカード
  •
